SG型管道泵

SG型管道泵是为增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高，耗电省，结构紧凑，体积小，重量轻，装修方便等特点，并可根据扬程与流量需要并串联使用。

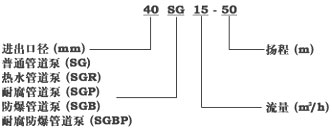

型号意义

使用范围
　　SG系列型管道泵主要适用于高层建筑，园林喷灌，管道增压，冷热水循环，易燃易爆液体与腐蚀性液体输送及各种锅炉，供水、暖通、化工、石油管道设备配套。
（1） SG普通型管道泵适用于高层建筑增压送水，园林喷灌、冷却塔上水、远距离输水、制冷冲洗、浴室等冷暖
流水循环加压。使用温度80℃以下。
（2） SGR热水型适用于暖房、锅炉等行业的高温热水增压循环。使用温度140℃以下。
（3） SGP耐腐管道泵型是输送腐蚀介质的不锈钢管道泵，适用于食品、制药、酿造、化工等行业的工艺流程中使
用。使用温度100℃以下。
（4） SGB防爆型管道泵适用于石油、化学液体无腐蚀性易燃易爆液体输送。使用温度80℃以下。
（5） SGPB防腐防爆型管道泵适用于化工、化学液体等带腐蚀性易燃易爆液体输送。使用温度140℃以下。
管道泵结构说明：

管道泵结构说明

1	电机	6	叶轮螺母
2	泵体
3	叶轮
4	机械密封
5	垫圈

管道泵性能参数

型号	口径 mm	流量 m³/h	扬程 m	效率 %	电机功率 KW	电压 V	转速转/分
15SG0.6-5	15	0.6	5	60	0.04	220	2800
15SG1.8-10	15	1.8	10	60	0.12	220	2800
20SG2-8	20	2	8	60	0.12	220	2800
20SG3-14	20	3	14	60	0.25	220	2800
20SG3-30	20	3	30	60	0.75	220	2800
25SG2.5-15	25	2.5	15	60	0.25	220	2800
25SG4-20	25	4	20	60	0.75	220	2800
25SG3-30	25	3	30	60	0.75	220	2800
32SG5-20	32	5	20	60	0.75	220	2800
40SG5-8	40	5	8	60	0.75	220	2800
40SG6-20	40	6	20	60	0.75	220	2800
50SG10-7.5	50	10	7.5	55	0.75	220	2800
50SG10-15	50	10	15	60	0.75	220	2800
25SG4-20	25	4	20	60	0.75	380	2800
25SG3-30	25	3	30	60	0.75	380	2800
25SG6.5-30	25	6.5	30	60	1.5	380	2800
25SG10-50	25	10	50	60	4	380	2800
32SG5-20	32	5	20	60	0.75	380	2800
32SG8-30	32	8	30	65	1.5	380	2800
32SG15-40	32	15	40	60	4	380	2800
32SG12-50	32	12	50	60	4	380	2800
32SG14-80	32	14	80	60	0.75	380	2800
40SG6-20	40	6	20	60	0.75	380	2800
40SG9-30	40	9	30	65	1.5	380	2800
40SG18-40	40	18	40	60	4	380	2800
40SG15-50	40	15	50	70	4	380	2800
40SG18-65	40	18	65	65	7.5	380	2800
40SG15-80	40	15	80	65	7.5	380	2800
50SG10-7.5	50	10	7.5	55	0.75	380	2800
50SG10-15	50	10	15	60	0.75	380	2800
50SG12-25	50	12	25	65	1.5	380	2800
50SG15-30	50	15	30	65	2.2	380	2800
50SG18-40	50	18	40	65	4	380	2800
50SG16-50	50	16	50	65	4	380	2800
50SG20-65	50	20	65	65	7.5	380	2800
50SG25-80	50	25	80	65	15	380	2800
50SG30-100	50	30	100	65	22	380	2800
65SG30-15	65	30	15	65	2.2	380	2800
65SG30-27	65	30	27	65	4	380	2800
65SG40-40	65	40	40	65	7.5	380	2800
65SG30-50	65	30	50	65	7.5	380	2800
65SG50-65	65	50	65	65	15	380	2800
65SG40-80	65	40	80	65	18.5	380	2800
65SG45-100	65	45	100	65	22	380	2800
80SG35-20	80	35	20	65	4	380	2800
80SG50-30	80	50	30	65	7.5	380	2800
80SG70-40	80	70	40	65	15	380	2800
80SG60-50	80	60	50	65	15	380	2800
80SG80-65	80	80	65	65	22	380	2800
80SG70-80	80	70	80	65	22	380	2800
80SG55-100	80	55	100	65	30	380	2800
100SG40-18	100	40	18	65	4	380	2800
100SG50-30	100	50	30	65	7.5	380	2800
100SG70-40	100	70	40	65	15	380	2800
100SG60-50	100	60	50	70	15	380	2800
100SG80-65	100	80	65	70	22	380	2800
100SG75-78	100	75	78	70	22	380	2800
100SG100-60	100	100	60	70	30	380	2800
100SG65-100	100	65	100	70	30	380	2850
125SG80-18	125	80	18	70	7.5	380	1450
150SG100-15	150	100	15	70	7.5	380	1450
150SG140-26	150	140	26	70	18.5	380	1450
150SG160-40	150	160	40	70	30	380	2800
150SG200-50	150	200	50	70	37	380	2800
150SG220-65	150	170	65	70	55.5	380	2800
150SG170-180	150	200	180	70	55.5	380	2800
