LW系列直立无堵塞排污泵

产品介绍
订购流程

LW系列直立无堵塞排污泵

一、LW系列直立无堵塞排污泵产品介绍：
LW系列直立无堵塞排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，自动搅匀排污泵使泵在运行中无振动。

二、LW系列直立无堵塞排污泵产品特点：
1、采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4、立式排污泵过流能力强：顺畅的大流道，特殊的叶轮防堵设计，确保泵运行高效且无堵塞。
5、立式排污泵双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

三、LW系列直立无堵塞排污泵工作条件：

流量：2～1500 m 3 /h

扬程范围：3～45m

额定转速n：970～2900r/min

介质温度：－15℃～+60℃

介质密度：≤1.3×10 3 kg/m 3

介质PH值：5～9

系统最高工作压力：≤0.6Mpa

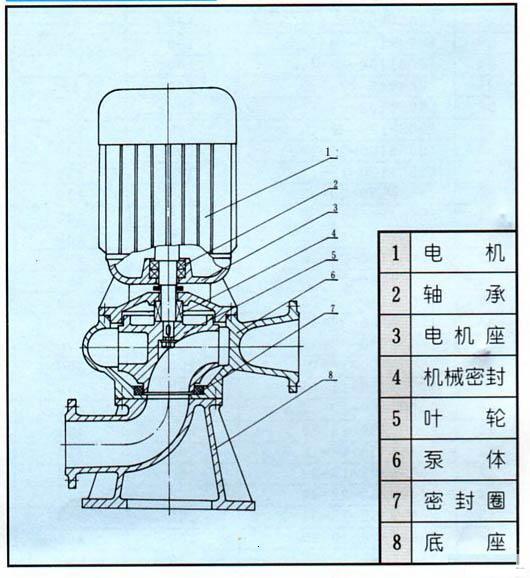

四、LW立式排污泵结构简图

五、LW立式排污泵性能参数

型　　号

口　径
(mm)

流　量
(m3/h)

扬　程
(m)

功　率
(kw)

转　速
(r/min)

效　率
(%)

25-8-22-1.1

25

8

22

1.1

2825

38.5

32-12-15-1.1

32

12

15

1.1

2825

40

40-15-15-1.5

40

15

15

1.5

2840

45.1

40-15-30-2.2

40

15

30

2.2

2840

48

50-20-7-0.75

50

20

7

0.75

1390

54

50-10-10-0.75

50

10

10

0.75

1390

56

50-20-15-1.5

50

20

15

1.5

2840

55

50-15-25-2.2

50

15

25

2.2

2840

56

50-18-30-3

50

18

30

3

2880

58

50-25-32-5.5

50

25

32

5.5

2900

53

50-20-40-7.5

50

20

40

7.5

2900

55

65-25-15-2.2

65

25

15

2.2

2840

52

65-37-13-3

65

37

13

3

2880

55

65-25-30-4

65

25

30

4

2890

58

65-30-40-7.5

65

30

40

7.5

2900

56

65-35-50-11

65

35

50

11

2930

60

65-35-60-15

65

35

60

15

2930

63

80-40-7-2.2

80

40

7

2.2

1420

52

80-43-13-3

80

43

13

3

2880

50

80-40-15-4

80

40

15

4

2890

57

80-65-25-7.5

80

65

25

7.5

2900

56

100-80-10-4

100

80

10

4

1440

62

100-110-10-5.5

100

110

10

5.5

1440

66

100-100-15-7.5

100

100

15

7.5

1440

67

100-85-20-7.5

100

85

20

7.5

1440

68

100-100-25-11

100

100

25

11

1460

65

100-100-30-15

100

100

30

15

1460

66

100-100-35-18.5

100

100

35

18.5

1470

65

125-130-15-11

125

130

15

11

1460

62

120-130-20-15

125

130

20

15

1460

63

150-145-9-7.5

150

145

9

7.5

1440

63

150-180-15-15

150

180

15

15

1460

65

150-180-20-18.5

150

180

20

18.5

1470

75

150-180-25-22

150

180

25

22

1470

76

150-130-30-22

150

130

30

22

1470

75

150-180-30-30

150

180

30

30

1470

73

150-200-30-37

150

200

30

37

1480

70

200-300-7-11

200

300

7

11

970

73

200-250-11-15

200

250

11

15

970

74

200-400-10-22

200

400

10

22

1470

76

200-400-13-30

200

400

13

30

1470

73

200-250-15-18.5

200

250

15

18.5

1470

72

200-300-15-22

200

300

15

22

1470

73

200-250-22-30

200

250

22

30

1470

71

200-350-25-37

200

350

25

37

1980

75

200-400-30-55

200

400

30

55

1480

70

250-600-9-30

250

600

9

30

980

74

250-600-12-37

250

600

12

37

1480

78

250-600-15-45

250

600

15

45

1480

75

250-600-20-55

250

600

20

55

1480

73

250-600-25-75

250

600

25

75

1480

73

300-800-12-45

300

800

12

45

980

76

300-500-15-45

300

500

15

45

980

70

300-800-15-55

300

800

15

55

980

73

300-600-20-55

300

600

20

55

980

75

300-800-20-75

300

800

20

75

980

78

300-950-20-90

300

950

20

90

980

80

300-1000-25-110

300

1000

25

110

980

82

350-1100-10-55

350

1100

10

55

980

84.5

350-1500-15-90

350

1500

15

90

980

82.5

350-1200-18-90

350

1200

18

90

980

83.1

350-1100-28-132

350

1100

28

132

740

83.2

350-1000-36-160

350

1000

36

160

740

78.5

400-1500-10-75

400

1500

10

75

980

82.1

400-2000-15-132

400

2000

15

132

740

85.5

400-1700-22-160

400

1700

22

160

740

82.1

400-1500-26-160

400

1500

26

160

740

83.5

400-1700-30-200

400

1700

30

200

740

83.5

400-1800-32-250

400

1800

32

250

740

82.1

500-2500-10-110

500

2500

10

110

740

82

500-2600-15-160

500

2600

15

160

740

83

500-2400-22-220

500

2400

22

220

740

84

500-2600-24-250

500

2600

24

250

740

82

阀门订购流程

1. 客户可将采购清单直接拨打销售电话：021-20972082。

2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。

3. 具体事宜商定，如：交货期、特殊要求等等。

订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货

型　　号	口　径 (mm)	流　量 (m3/h)	扬　程 (m)	功　率 (kw)	转　速 (r/min)	效　率 (%)
25-8-22-1.1	25	8	22	1.1	2825	38.5
32-12-15-1.1	32	12	15	1.1	2825	40
40-15-15-1.5	40	15	15	1.5	2840	45.1
40-15-30-2.2	40	15	30	2.2	2840	48
50-20-7-0.75	50	20	7	0.75	1390	54
50-10-10-0.75	50	10	10	0.75	1390	56
50-20-15-1.5	50	20	15	1.5	2840	55
50-15-25-2.2	50	15	25	2.2	2840	56
50-18-30-3	50	18	30	3	2880	58
50-25-32-5.5	50	25	32	5.5	2900	53
50-20-40-7.5	50	20	40	7.5	2900	55
65-25-15-2.2	65	25	15	2.2	2840	52
65-37-13-3	65	37	13	3	2880	55
65-25-30-4	65	25	30	4	2890	58
65-30-40-7.5	65	30	40	7.5	2900	56
65-35-50-11	65	35	50	11	2930	60
65-35-60-15	65	35	60	15	2930	63
80-40-7-2.2	80	40	7	2.2	1420	52
80-43-13-3	80	43	13	3	2880	50
80-40-15-4	80	40	15	4	2890	57
80-65-25-7.5	80	65	25	7.5	2900	56
100-80-10-4	100	80	10	4	1440	62
100-110-10-5.5	100	110	10	5.5	1440	66
100-100-15-7.5	100	100	15	7.5	1440	67
100-85-20-7.5	100	85	20	7.5	1440	68
100-100-25-11	100	100	25	11	1460	65
100-100-30-15	100	100	30	15	1460	66
100-100-35-18.5	100	100	35	18.5	1470	65
125-130-15-11	125	130	15	11	1460	62
120-130-20-15	125	130	20	15	1460	63
150-145-9-7.5	150	145	9	7.5	1440	63
150-180-15-15	150	180	15	15	1460	65
150-180-20-18.5	150	180	20	18.5	1470	75
150-180-25-22	150	180	25	22	1470	76
150-130-30-22	150	130	30	22	1470	75
150-180-30-30	150	180	30	30	1470	73
150-200-30-37	150	200	30	37	1480	70
200-300-7-11	200	300	7	11	970	73
200-250-11-15	200	250	11	15	970	74
200-400-10-22	200	400	10	22	1470	76
200-400-13-30	200	400	13	30	1470	73
200-250-15-18.5	200	250	15	18.5	1470	72
200-300-15-22	200	300	15	22	1470	73
200-250-22-30	200	250	22	30	1470	71
200-350-25-37	200	350	25	37	1980	75
200-400-30-55	200	400	30	55	1480	70
250-600-9-30	250	600	9	30	980	74
250-600-12-37	250	600	12	37	1480	78
250-600-15-45	250	600	15	45	1480	75
250-600-20-55	250	600	20	55	1480	73
250-600-25-75	250	600	25	75	1480	73
300-800-12-45	300	800	12	45	980	76
300-500-15-45	300	500	15	45	980	70
300-800-15-55	300	800	15	55	980	73
300-600-20-55	300	600	20	55	980	75
300-800-20-75	300	800	20	75	980	78
300-950-20-90	300	950	20	90	980	80
300-1000-25-110	300	1000	25	110	980	82
350-1100-10-55	350	1100	10	55	980	84.5
350-1500-15-90	350	1500	15	90	980	82.5
350-1200-18-90	350	1200	18	90	980	83.1
350-1100-28-132	350	1100	28	132	740	83.2
350-1000-36-160	350	1000	36	160	740	78.5
400-1500-10-75	400	1500	10	75	980	82.1
400-2000-15-132	400	2000	15	132	740	85.5
400-1700-22-160	400	1700	22	160	740	82.1
400-1500-26-160	400	1500	26	160	740	83.5
400-1700-30-200	400	1700	30	200	740	83.5
400-1800-32-250	400	1800	32	250	740	82.1
500-2500-10-110	500	2500	10	110	740	82
500-2600-15-160	500	2600	15	160	740	83
500-2400-22-220	500	2400	22	220	740	84
500-2600-24-250	500	2600	24	250	740	82
